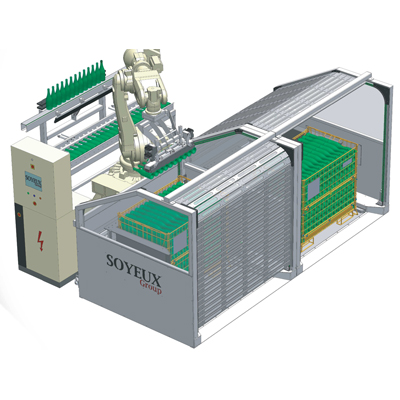

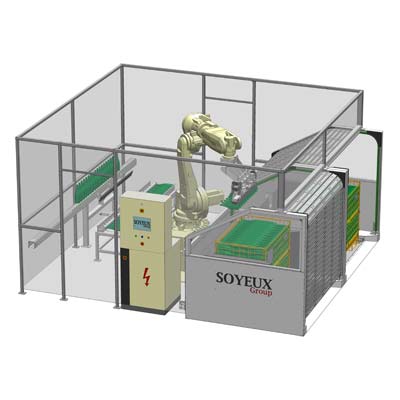

Cellule d'emboxage, déboxage et transfert multi-formats automatique robotisée
Cellule d'emboxage, déboxage et transfert multi-formats automatique robotisée
Principe
Cellule permettant d’effectuer 3 opérations distinctes à une cadence
de 2500 Blles/h :
- Emboxage de bouteilles pleines
- Déboxage de bouteilles pleines
- Transfert de palette fil ou bois en TSR
Fiche technique
Emboxage : le robot prend les bouteilles sur le convoyeur pour les ranger dans la palette
- Déboxage : opération inverse
- Transfert : le robot prend les bouteilles dans la palette rangées 12/13 pour les transférer dans un TSR par l’intermédiaire d’une table de dépose
- Outil robot avec systèmes articulés aux extrémités permettant de travailler sur di#érents types de palettes (palette bois, palette fer, prise de 10, 11,12 ou 13 Bouteilles)
- Système de positionnement automatisé des palettes pour une prise ou dépose optimale et fiable du robot sans intervention manuelle
FONCTIONNEMENT
- Déboxage : opération inverse
- Transfert : le robot prend les bouteilles dans la palette rangées 12/13 pour les transférer dans un TSR par l’intermédiaire d’une table de dépose
- Outil robot avec systèmes articulés aux extrémités permettant de travailler sur di#érents types de palettes (palette bois, palette fer, prise de 10, 11,12 ou 13 Bouteilles)
- Système de positionnement automatisé des palettes pour une prise ou dépose optimale et fiable du robot sans intervention manuelle
FONCTIONNEMENT
-
le cariste pose de manière aléatoire la palette à l’entrée du box .
-
l’opérateur ferme la porte et lance le cycle .
-
le box va positionner automatiquement la palette dans l’axe et donne l’autorisation au robot ABB d’éxécuter sa fonction.
-
Communication simple et conviviale à l’aide d’une interface homme-machine (IHM ) Pro-face pour que l’utilisateur puisse être autonome sur l’ensemble des réglages des différentes fonctions.
